|
|
GS-2379高耐磨冷作工具鋼熱處理/物理鋼材特性/注意事項(xiàng) |
GS-2379模具鋼
GS-2379模具鋼化學(xué)成份（%）
| C碳 |
Si矽 |
Cr鉻 |
Mn錳 |
Mn鉬 |
V釩 |
| 1.55 |
0.35 |
12.00 |
0.4 |
|
|
GS-2379模具鋼鋼材特性：1、耐磨性高 2、高抗壓強(qiáng)度 3、尺寸穩(wěn)定性好 4、良好的加工性能輿 5、良好的韌性 6、優(yōu)良的抗回火軟化性
GS-2379模具鋼主要用途：1、大型長(zhǎng)壽命塑膠注塑模，如家電制品，電腦外殼等模具 2、熱塑性塑膠的擠壓模具 3、吹塑模具 4、成型工具 5、結(jié)構(gòu)零件
出廠狀能及硬度：軟性退火至約HB255
比較標(biāo)準(zhǔn)：AISI D2/DIN 1.2379
GS-2379模具鋼熱處理
| 熱處理 |
溫度 |
保持時(shí)間 |
淬火介質(zhì) |
| 軟性退火 |
840-860℃ |
4-6小時(shí) |
爐冷 |
| 應(yīng)力消除 |
600-650℃ |
2小時(shí) |
爐冷 |
| 淬火 |
980-1000℃或
1020-1040℃或
1060-1080℃
|
見(jiàn)下圖 |
油，空氣
500℃鹽浴 |
| 回火 |
180-330℃或
550-570℃ |
厚度每20mm
約1小時(shí)
最小2小時(shí) |
靜能空氣 |

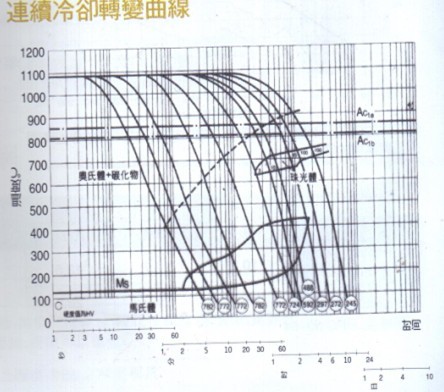

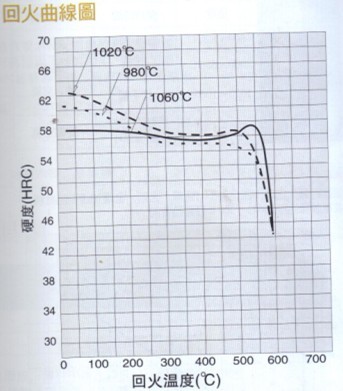

回火曲線圖 連續(xù)冷卻轉(zhuǎn)變曲線
 .jpg)

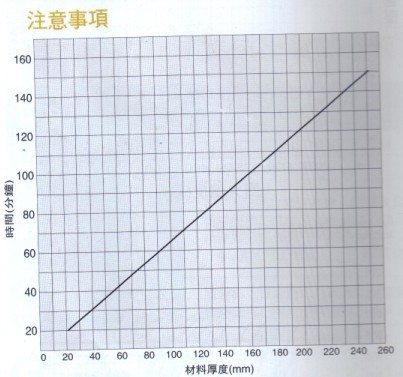

注意事項(xiàng)
.jpg)
當(dāng)工件的表面已達(dá)到逹淬硬溫度時(shí)在爐中或鹽浴內(nèi)所需的停留時(shí)間工件厚度的關(guān)系
GS-2379模具鋼物理鋼材特性
| 溫度 |
100℃ |
200℃ |
400℃ |
| 熱膨脹系數(shù)經(jīng)經(jīng)x10-6/℃ |
10.5 |
12.0 |
13.2 |
| 熱傳導(dǎo)系數(shù)W/m℃ |
16.7 |
20.5 |
22.0 |
使用硬度：HRC58-62
本文出自 深圳市龍昌模具有限公司，網(wǎng)址：http://lcmjtgcom.w155.4everdns.com/index.asp 轉(zhuǎn)載請(qǐng)附帶本站關(guān)鍵詞：模具鋼材、深圳模具鋼材、深圳模具鋼、模具鋼網(wǎng)、S136、P20模具鋼、NAK80
|
|
